本帖最后由 壹迪 于 2013-9-10 10:08 编辑

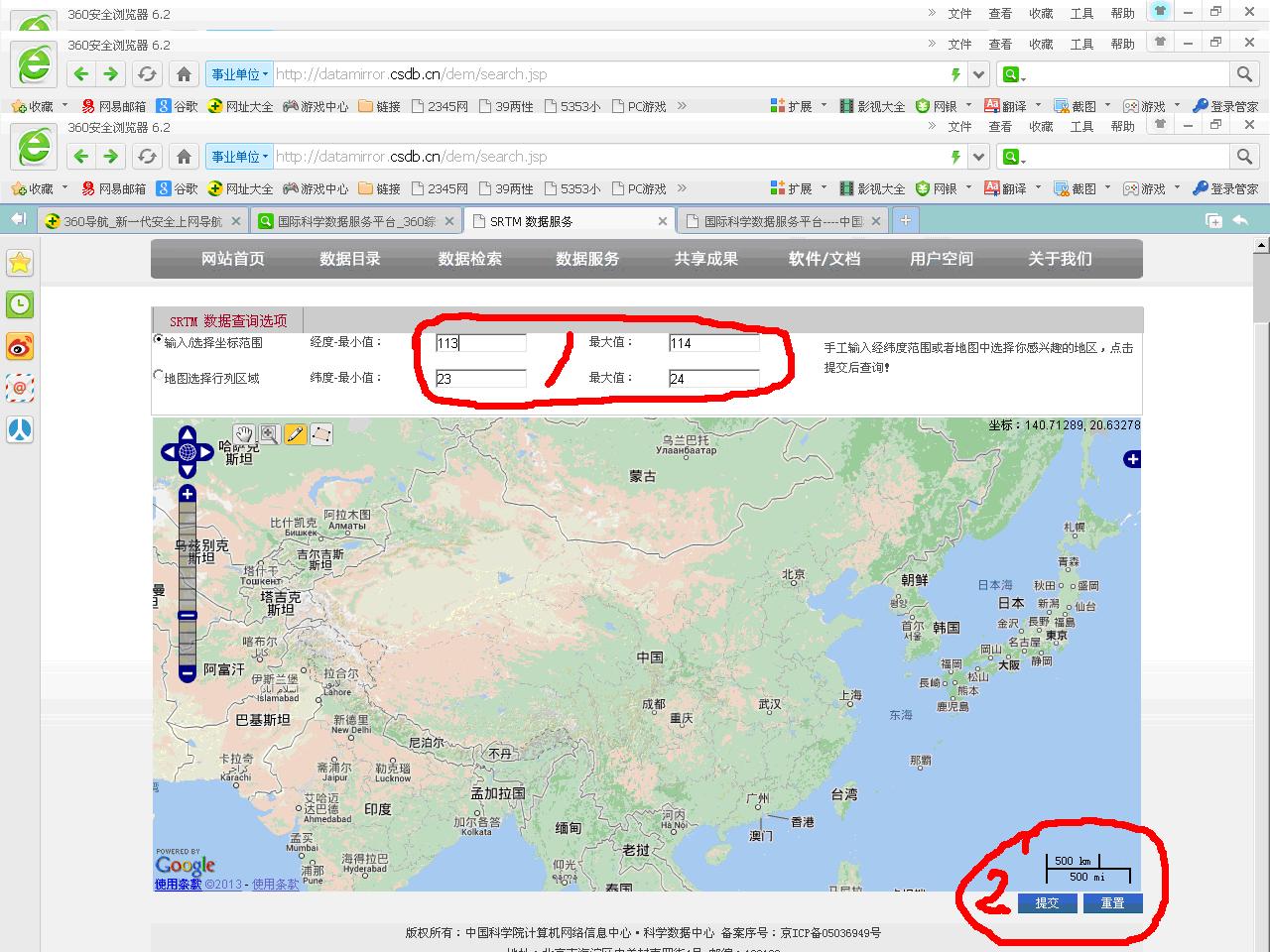

图1 SRTM数据查询页面
图1 SRTM数据查询页面
2、卫星地图资料：卫星地图上包含有水系（河流、湖泊、水库、池塘等）、地名、道路等地图信息。
打开GoogleGPSMapsPortable卫星地图软件（图3）
打开GoogleGPSMapsPortable卫星地图软件（图3）

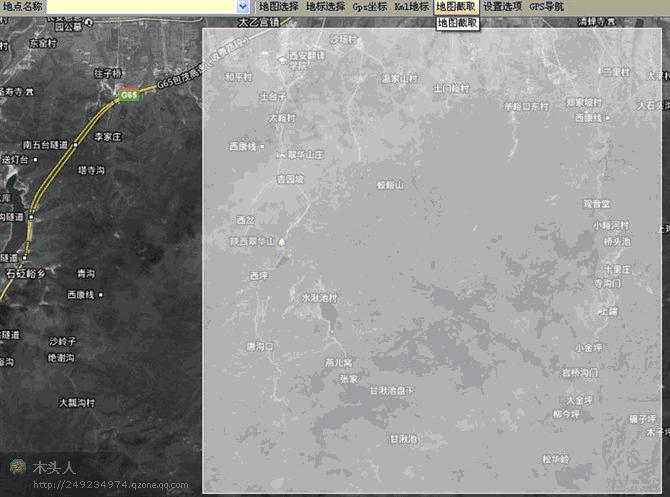

图4地图截取

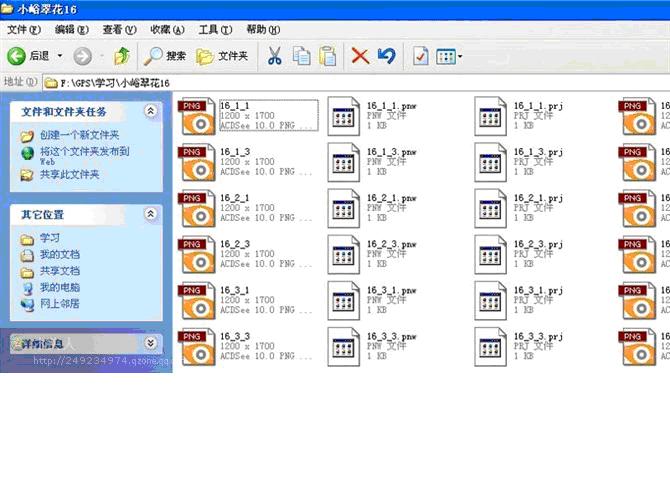

图5 地图截取后的结果
第二部分 合成生成等高线卫星地图素材

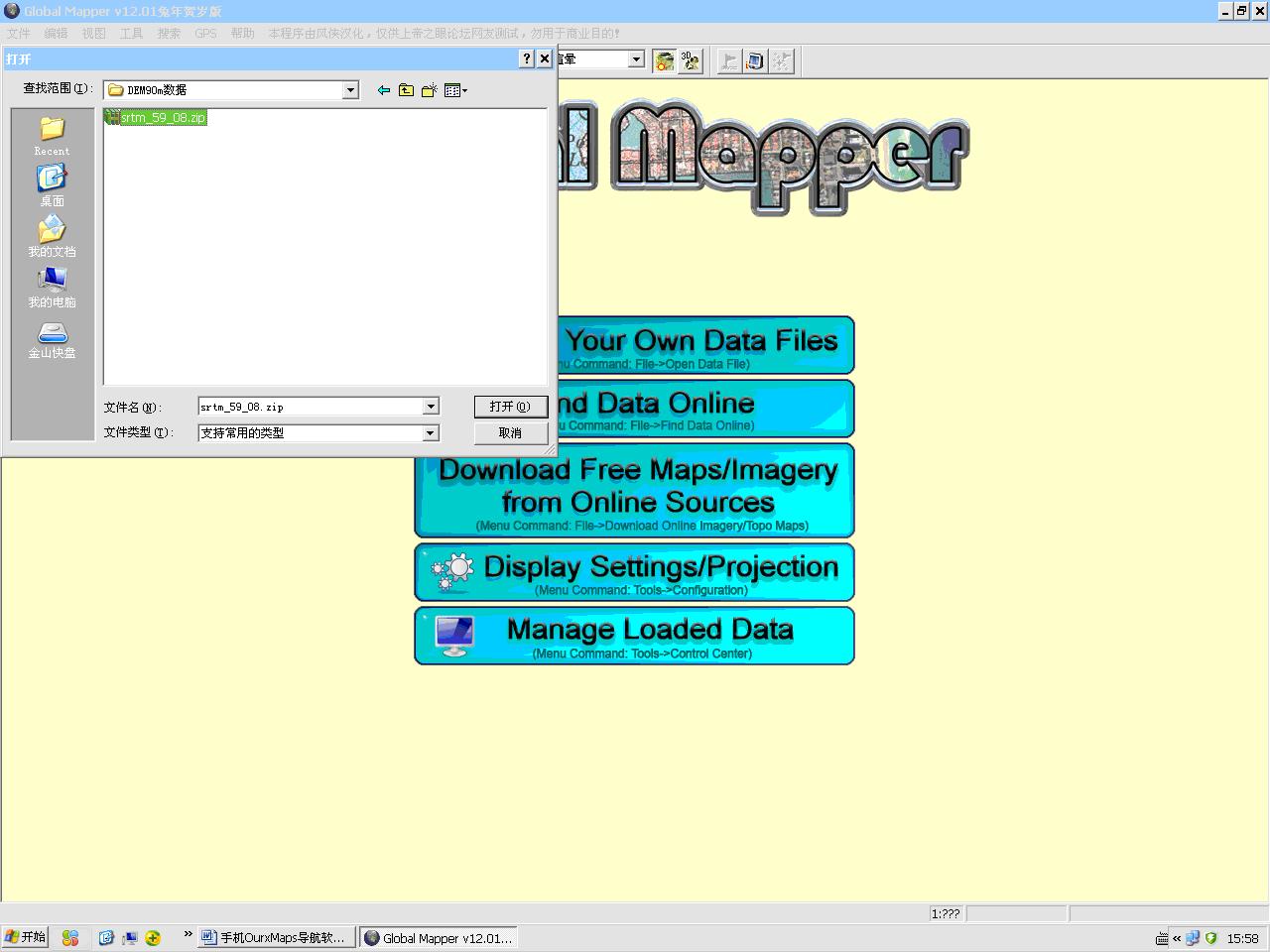

1、打开global_mapper12 软件 ，选择文件--打开数据文件，先打开下载的压缩高程数据srtm_59_08.zip
图6 打开下载的压缩高程数据

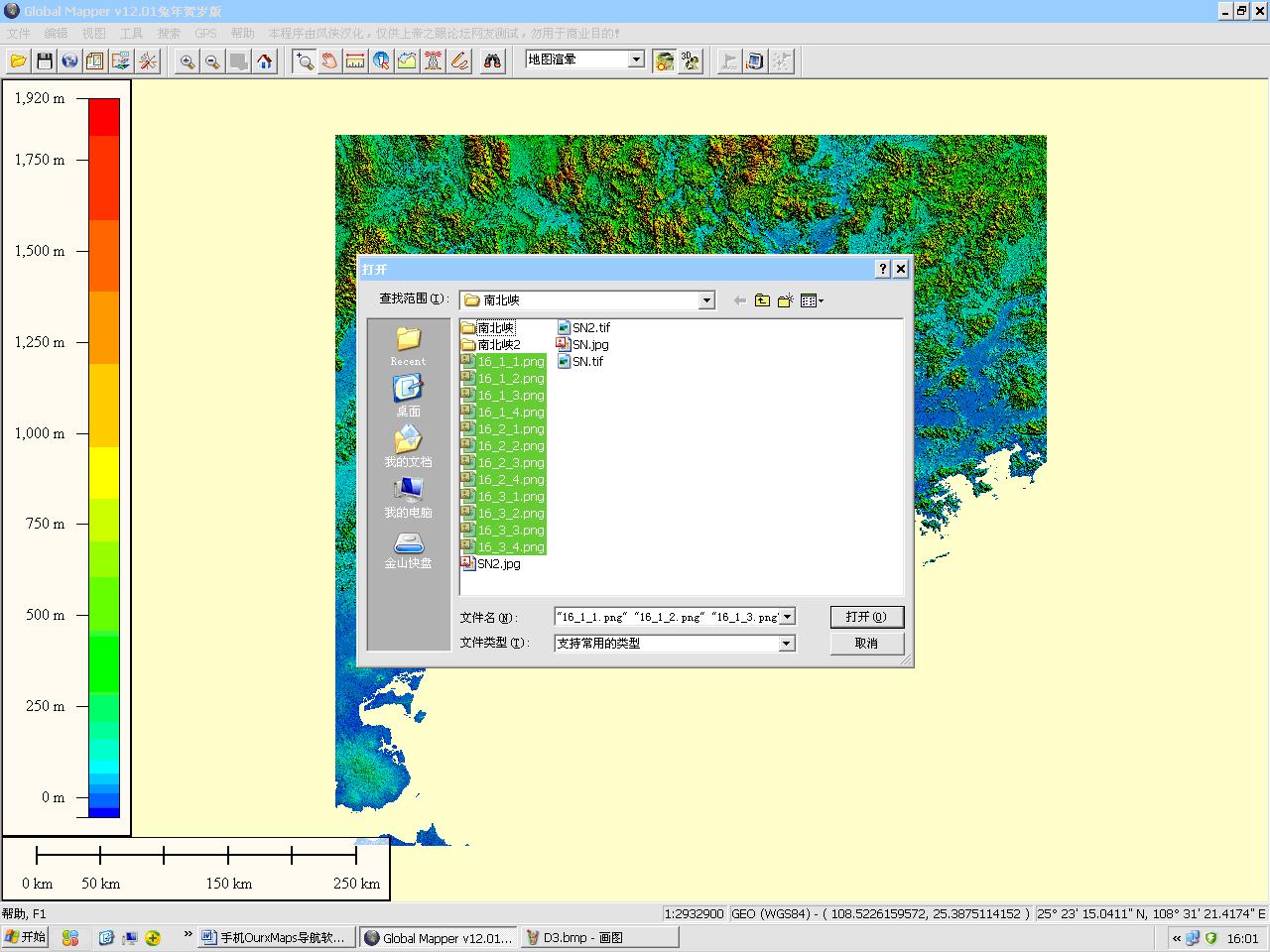

2、后打开所下载的卫星地图文件中的所有PNG格式文件（图7）
1、打开global_mapper12 软件 ，选择文件--打开数据文件，先打开下载的压缩高程数据srtm_59_08.zip
图6 打开下载的压缩高程数据
2、后打开所下载的卫星地图文件中的所有PNG格式文件（图7）
图8
4、设置卫星地图资料的透明度：
（1）打开控制中心：工具>控制中心（很多操作均在控制中心中选择）
图
9
打开控制中心后的界面

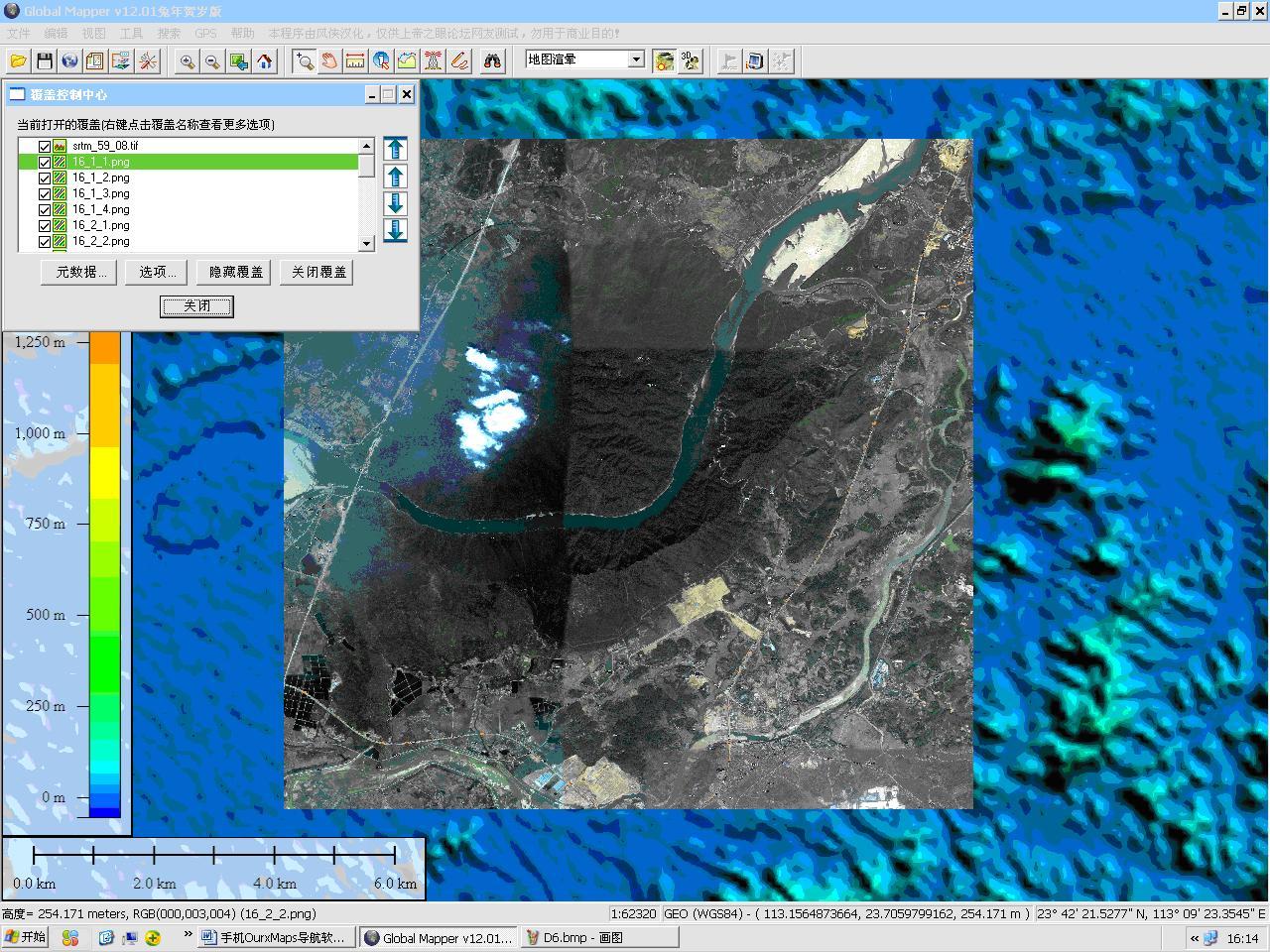

（2）设置卫星地图资料（16_1_1.png~16_3_4.png文件）的透明度：

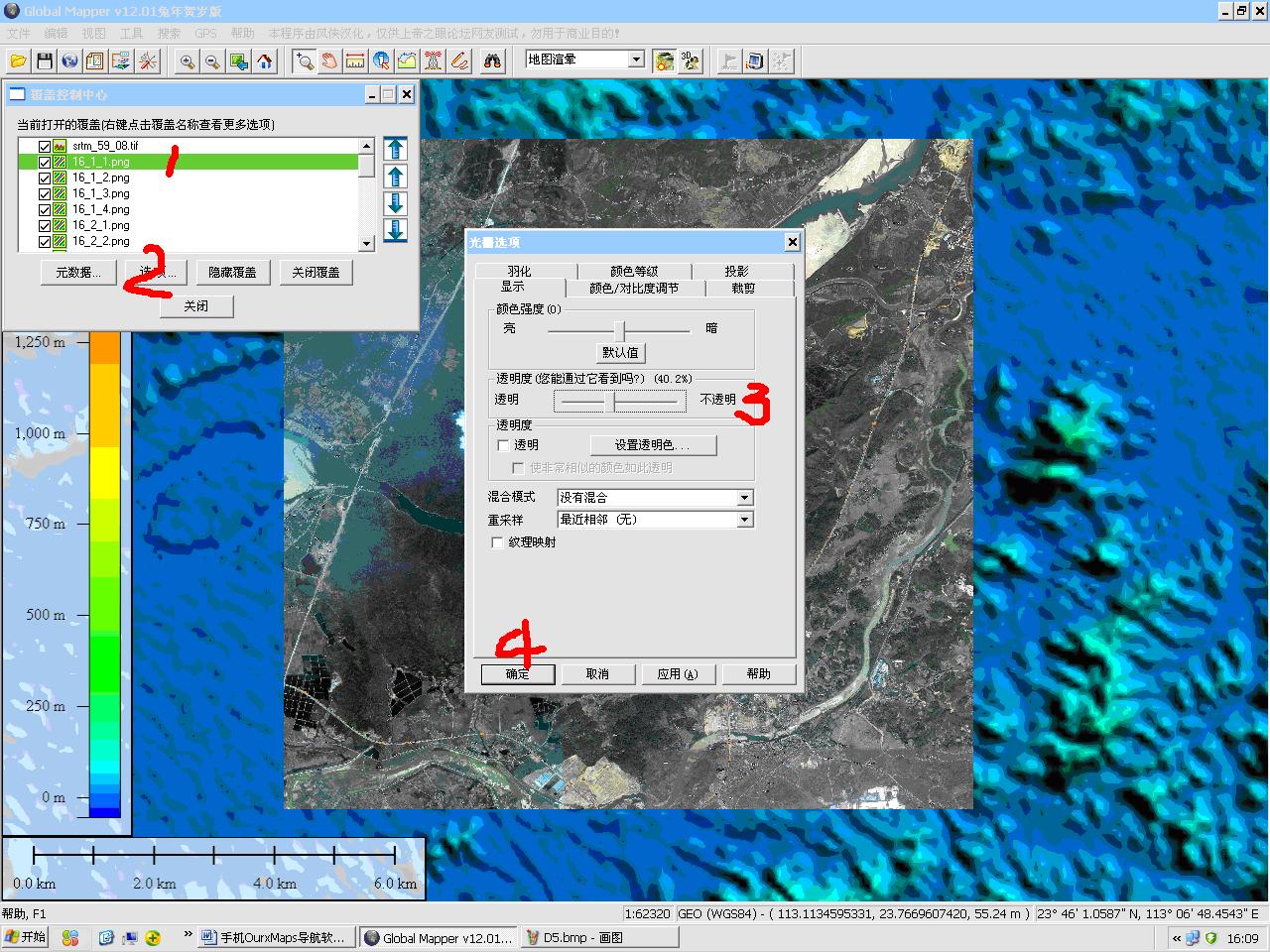

让16_1_1.png文件亮显，按“选项”按钮，得到光栅选项对话，调节显示页面中透明度，一般建议设置为40.2%，见图10
图
10
设置卫星地图资料的透明度
然后依次使16_1_2.png~16_3_4.png文件亮显，重复以上步骤，完成卫星地图资料（16_1_1.png~16_3_4.png文件）透明度的设置。
5、生成等高线：
（1）等高线设置：

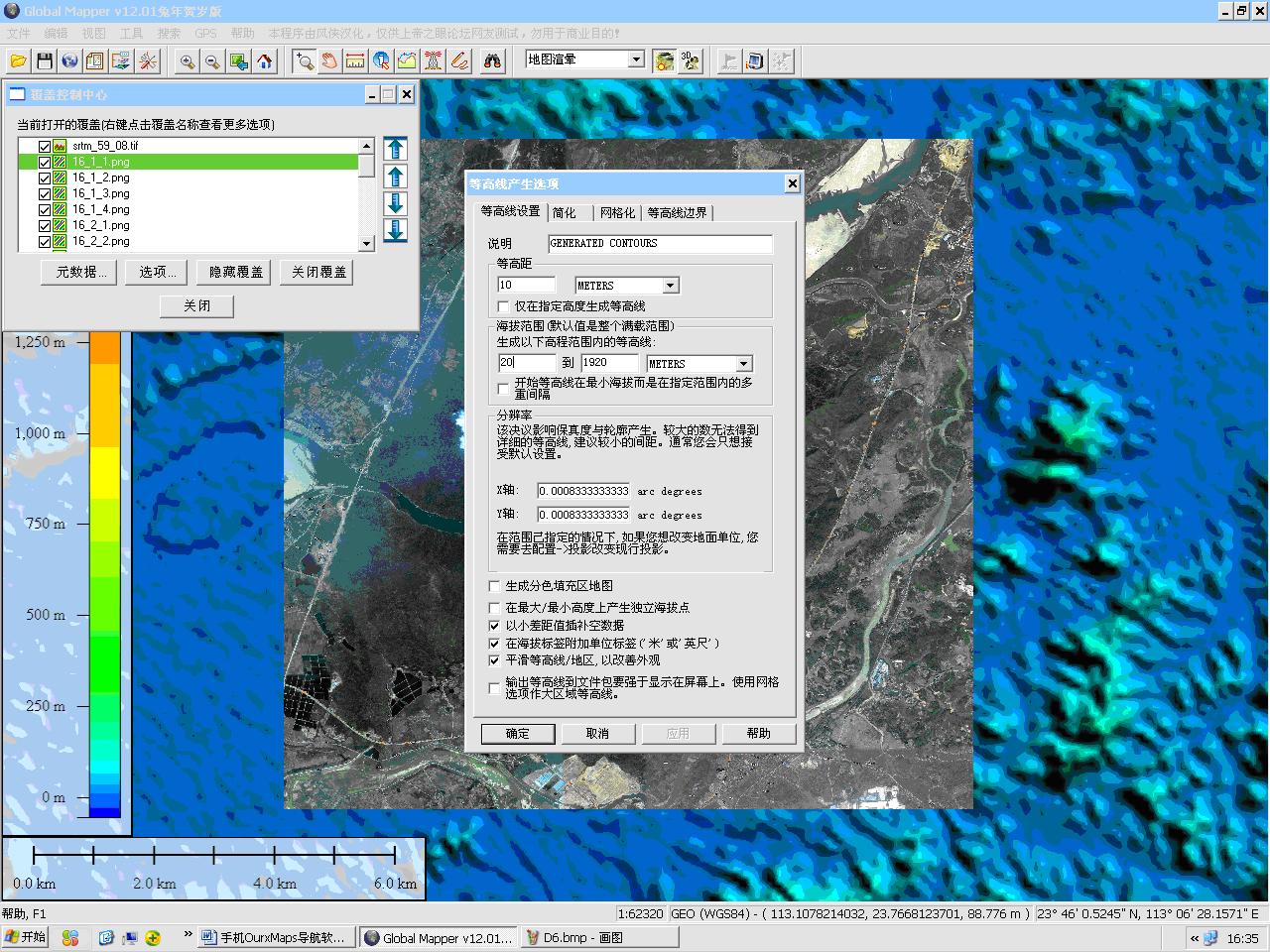

文件>生成等高线，根据地图级别，选择合适的等高距，我这里选择的是10，高程范围我选择的是20-1920，因为本地区地面高程在20左右，1920是系统默认的最高峰值可以不必改变，其他默认即可（图11等高线设置）。
图
11
等高线设置
（2）简化设置：一般选择0，使生成的等高线光滑平顺。
（3）等高线边界选择：一般点击“绘制方形区域”选择前面设置卫星地图所覆盖的范围（图12）

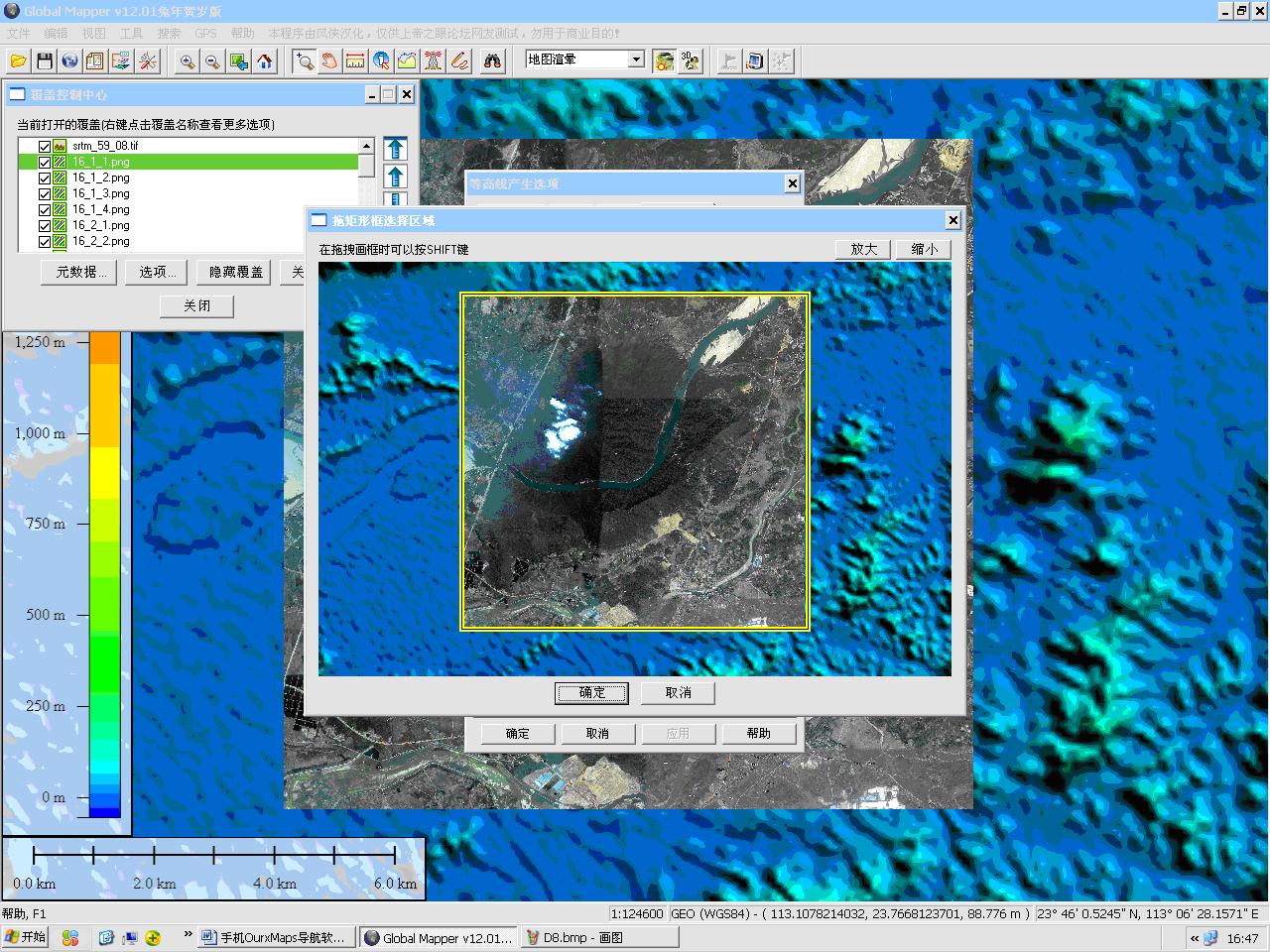

图12框选等高线形成范围

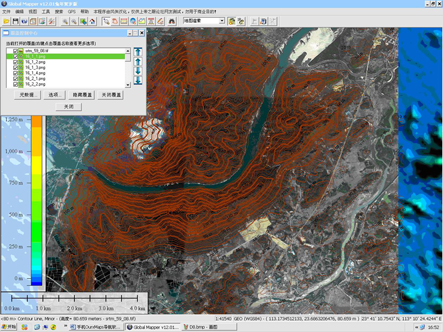

最后生成等高线如图13
图13 生成的等高线图
（4）输出等高线图形文件
①生成GeoTIFF文件
在控制中心去掉srtm_59_08.tif选项（图14），点击文件>输出光栅/图像格式，在“选择输出格式”对话框中选择“GeoTIFF”格式，按确认后弹出“GeoTIFF选项”，选择“导出边界”页面中点击“绘制方形区域”选择输出范围，最后确认保存等高线的GeoTIFF文件。

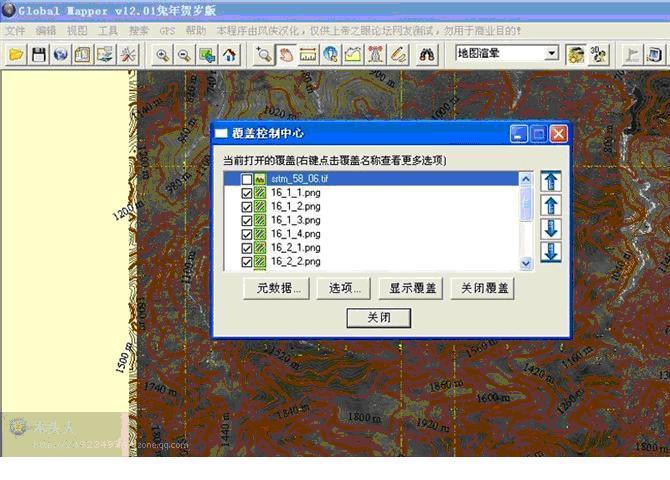

图
14
去掉
srtm_59_08.tif
选项

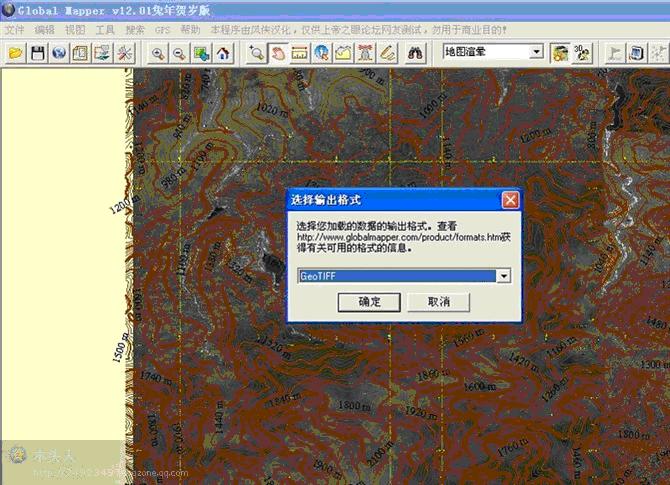

图15 选择“GeoTIFF”格式

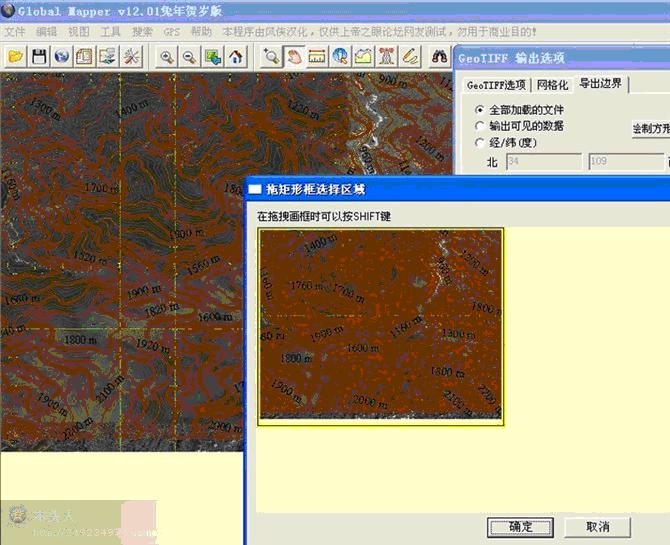

图
16
选择出图范围

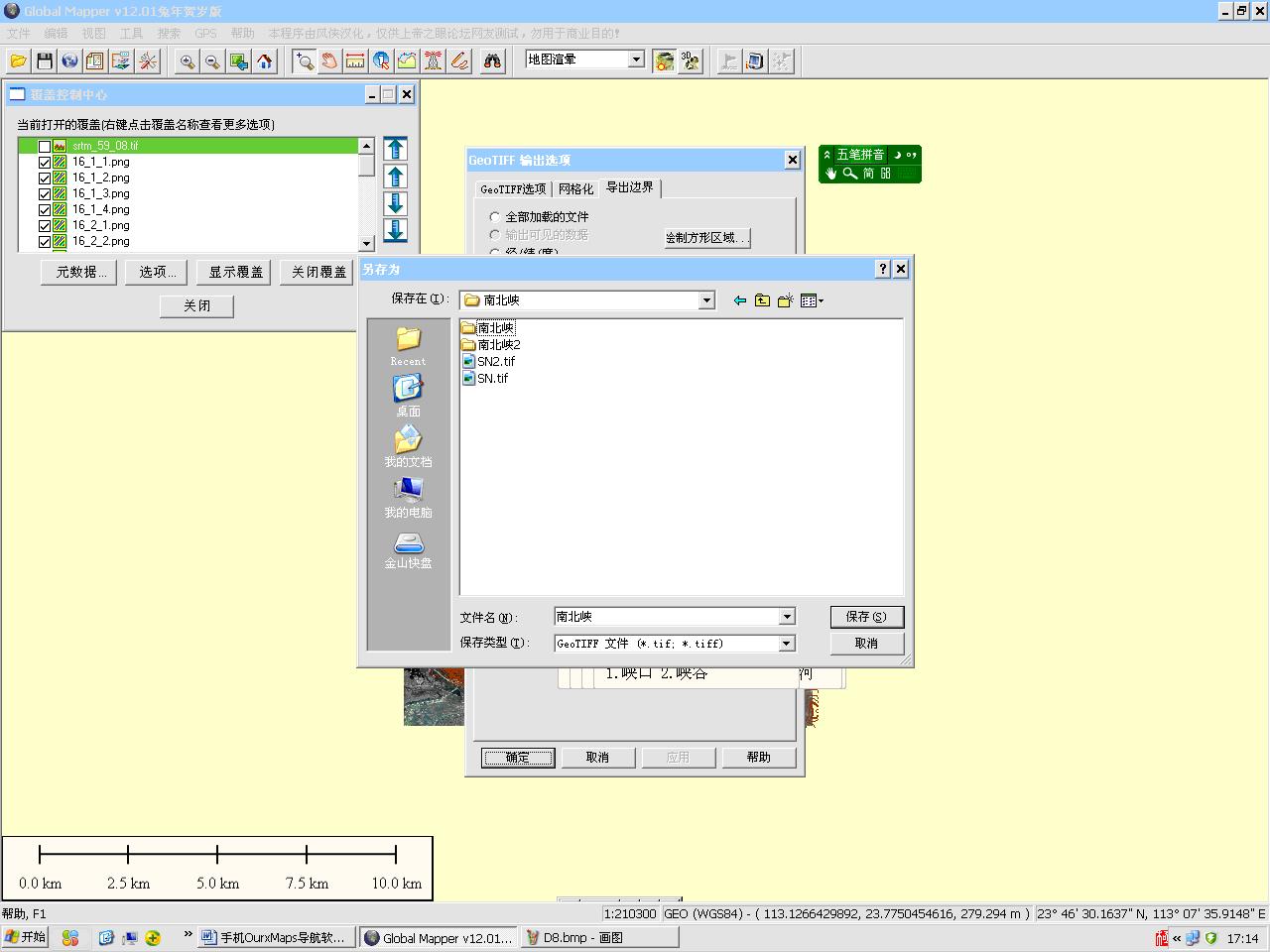

图17 保存GeoTIFF文件
②生成JPG文件
点击 文件 输出光栅/图像格式，选择格式为 JPG，操作过程相同与制作GEOTIFF文件。 得到一个jpeg文件，注意：JPG与GEOTIFF的需要是同一文件名，同一个文件夹。
第三部分，合成输出OruxMaps格式地图文件
打开OruxMapsDesktop软件进入最后合成
打开OruxMapsDesktop软件进入最后合成

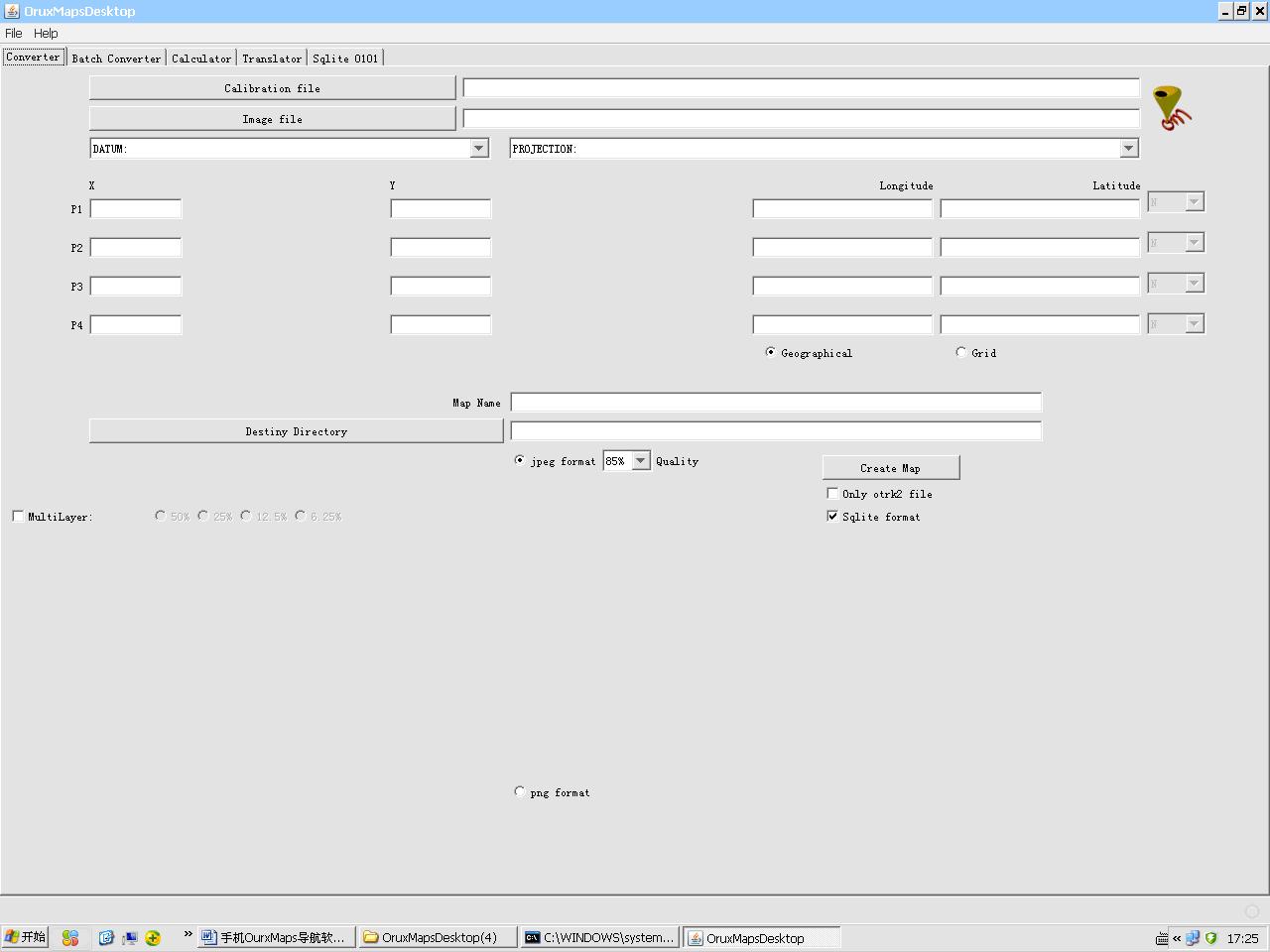

图
18 OruxMapsDesktop
界面
1、点击“Calibration file”按钮，选择第二部分所形成的等高线TeoTIFF文件。
2、点击“Image file”按钮，选择第二部分所形成的等高线JPG文件。
3、DATUM：选择“WGS1984：Global Definition”。
4、PROJECTION：选择“LATITUDE/LONGITUDE”。
5、Map Name：输入等高线地图名
6、单击“Destiny Directory”按钮，选择保存等高线地图的路径。
7、最后单击“Create Map”按钮，生成等高线地图文件。
8、将生成的整个文件夹复制至手机内存卡里的oruxmapsmapfiles夹里（手机需先行安装oruxmaps软件并打开过），即可使用了。
520 发表于 2013-9-12 22:31
楼主辛苦了，好东西，支持
sports tracker也能实现，虽然简单点，但貌似未有中文版
那有时间可以学习一下，多一种方法也好
不觉流水年长 发表于 2013-9-14 20:53
很好，学习一下。
大家互相学习，有什么好的方法可以交流一下
